Refabricare identică după o piesă existentă

Scanare 3D a Piesei Existente: Digitalizarea Precisă

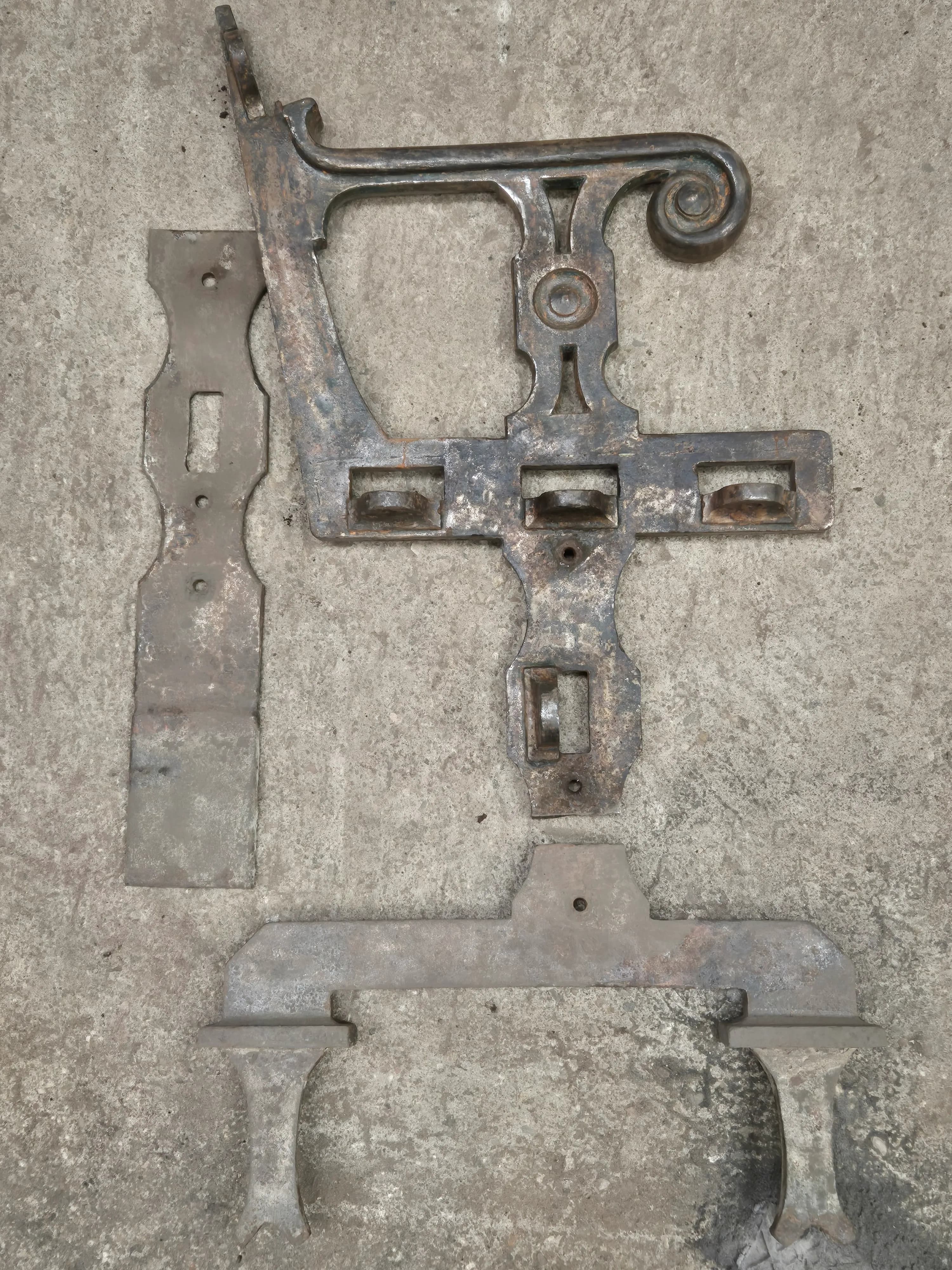

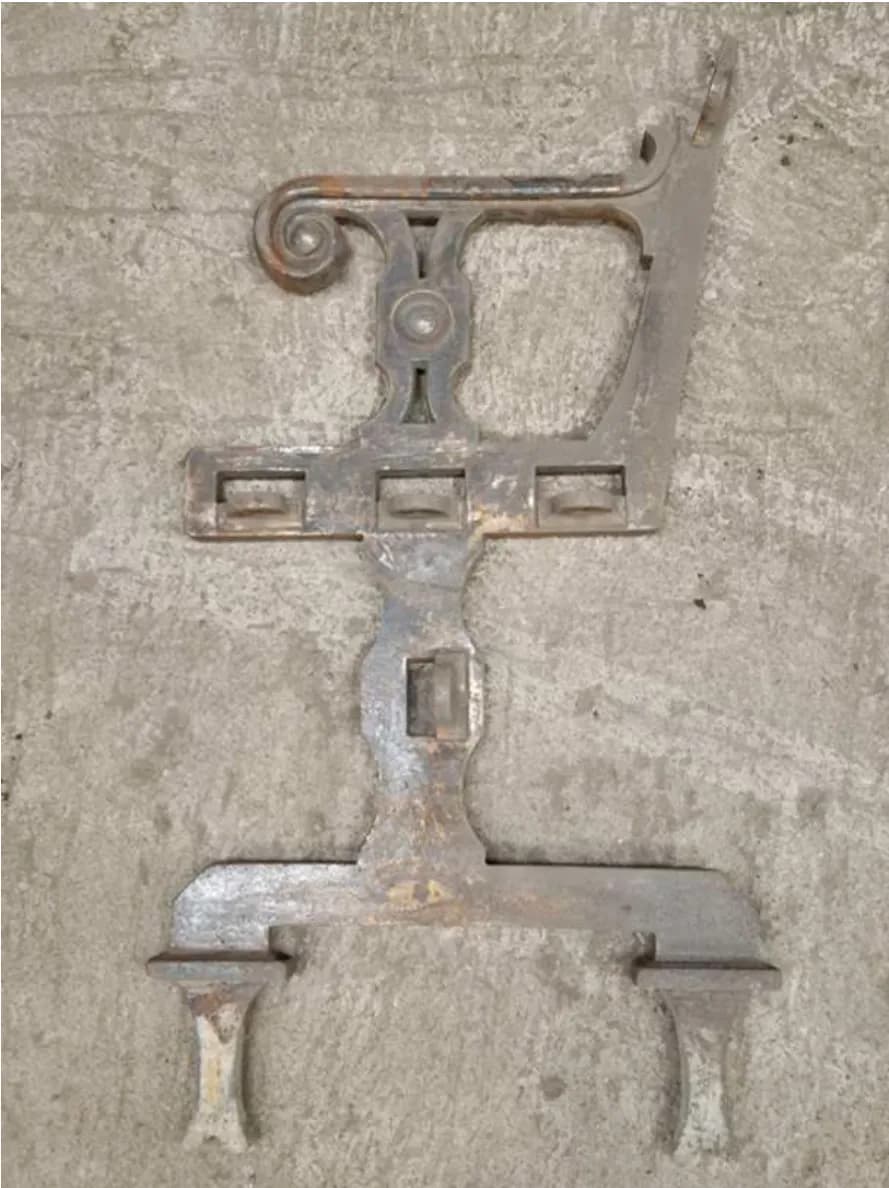

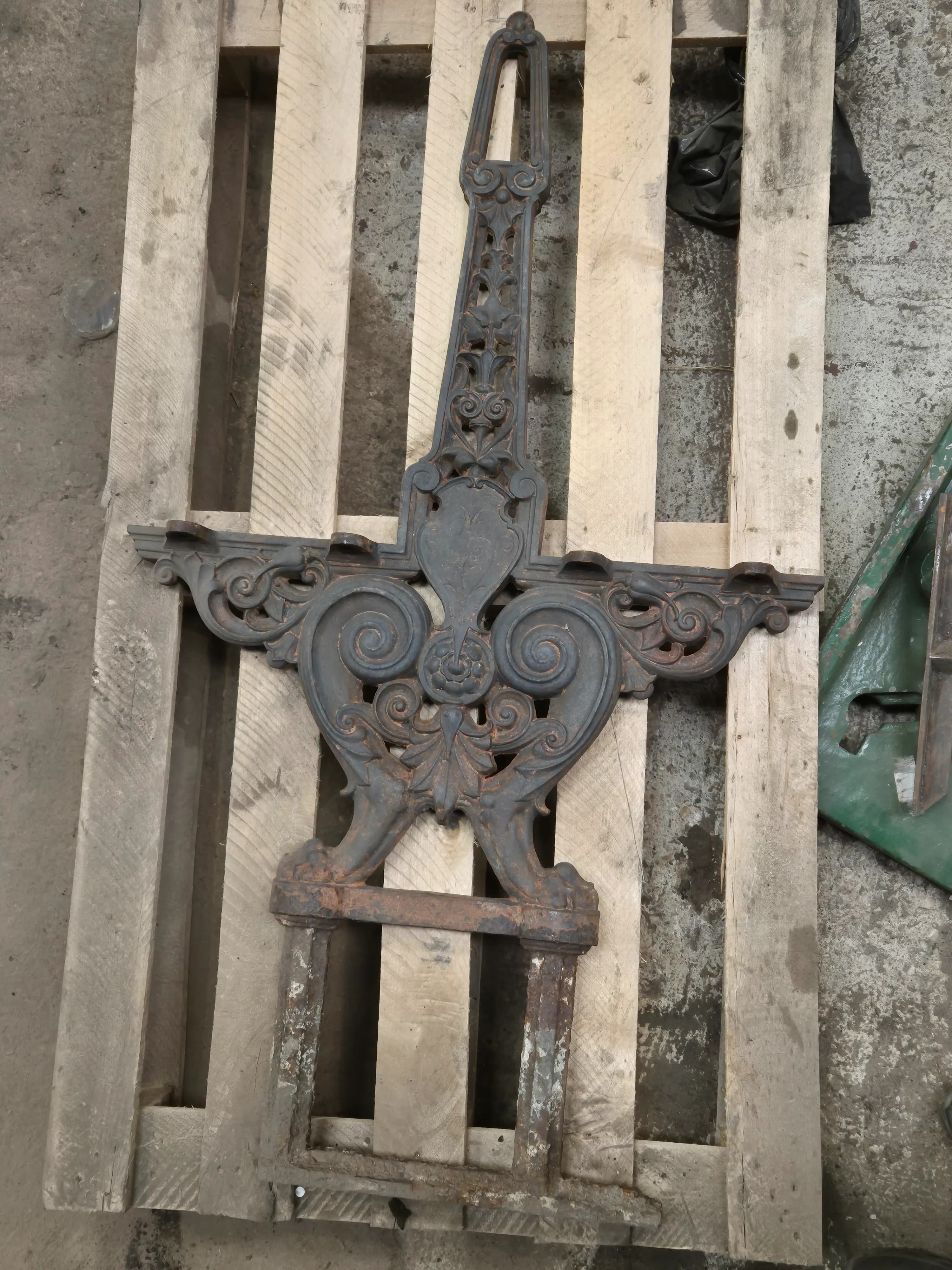

Primul pas crucial constă în pregătirea și scanarea meticuloasă a piesei originale. Suprafața ei este curățată pentru a garanta o captură optimă.

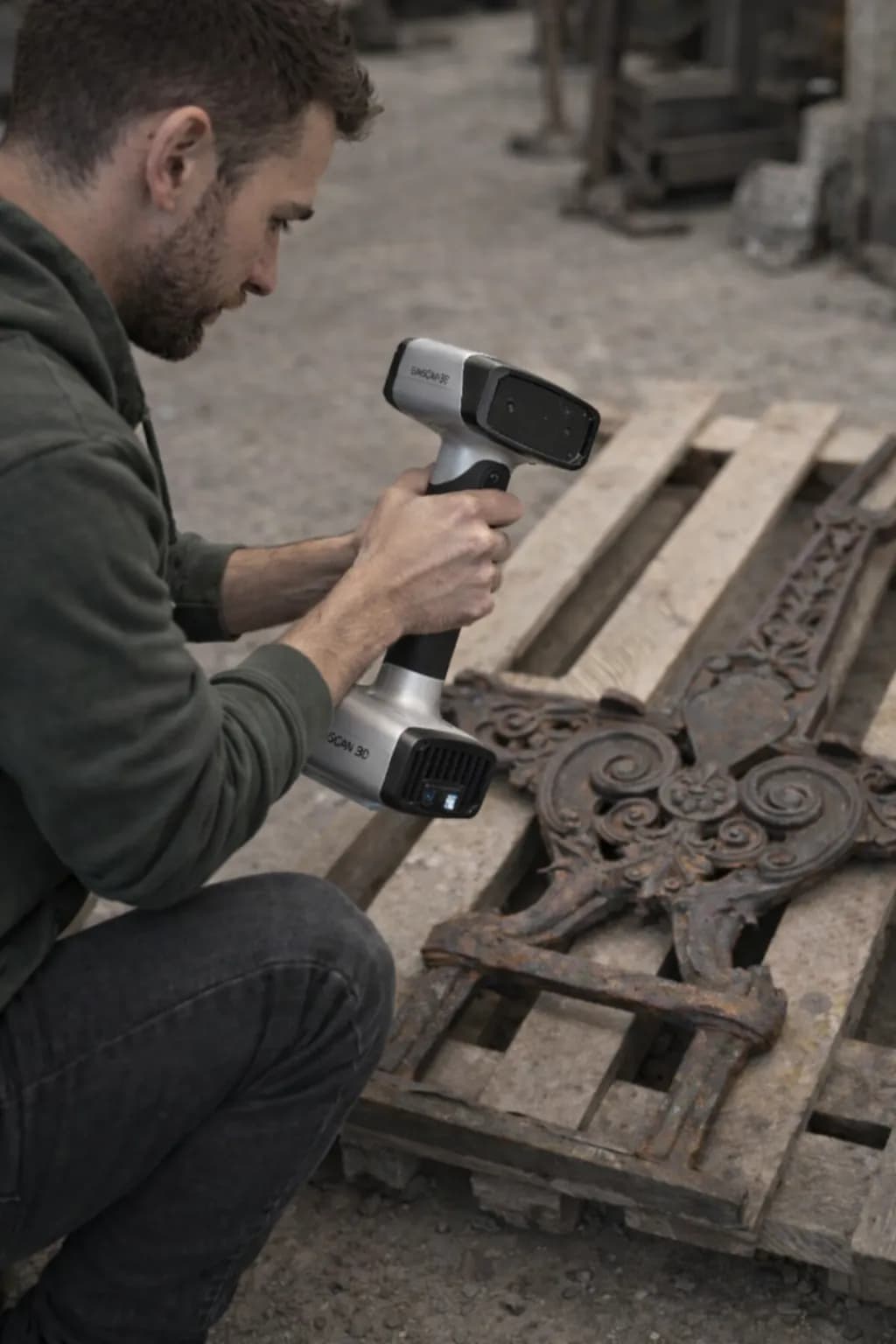

Utilizarea unui scaner 3D permite o achiziție ultra-precisă a celor mai mici detalii: volume complexe, reliefuri delicate, muluri fine și chiar și urmele de uzură sau defectele minore.

• Captură fidelă a formelor și texturilor
• Generare a unui nor de puncte de înaltă rezoluție
• Respectarea geometriei originale, inclusiv istoria sa.

Obiectiv: Obținerea unei replici digitale exacte, servind drept fundație pentru reproducere.

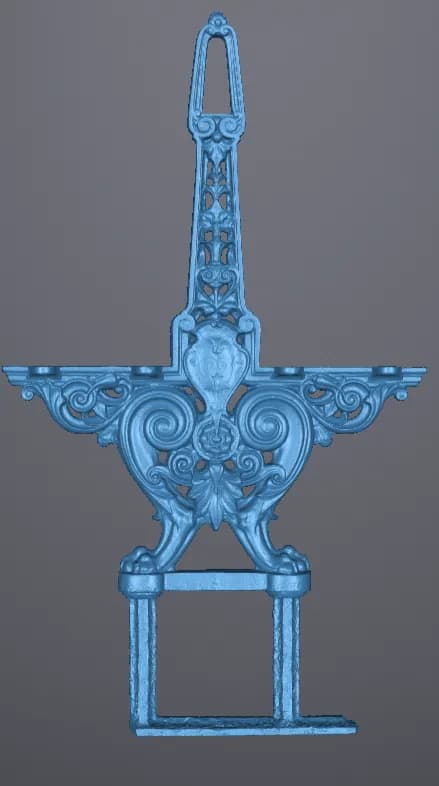

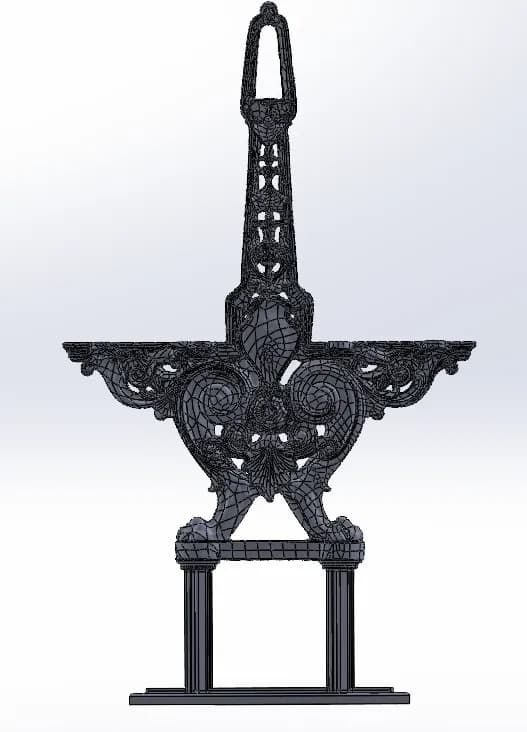

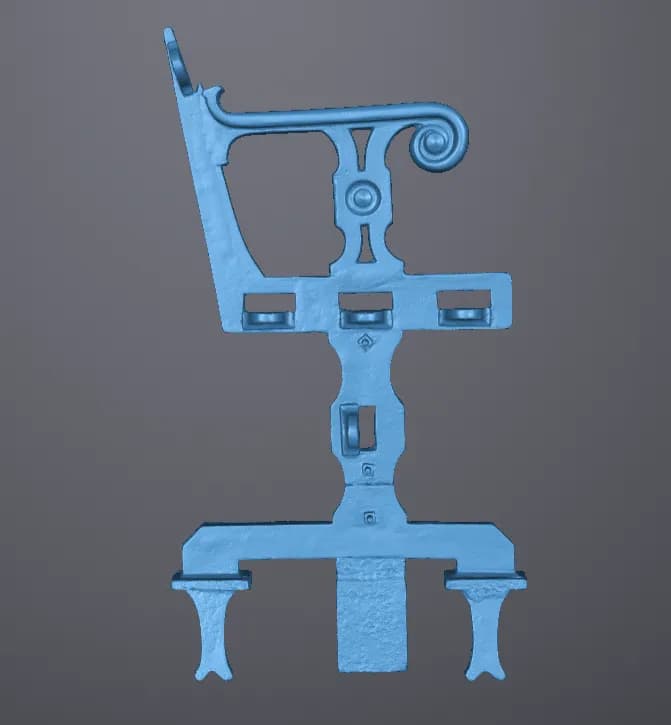

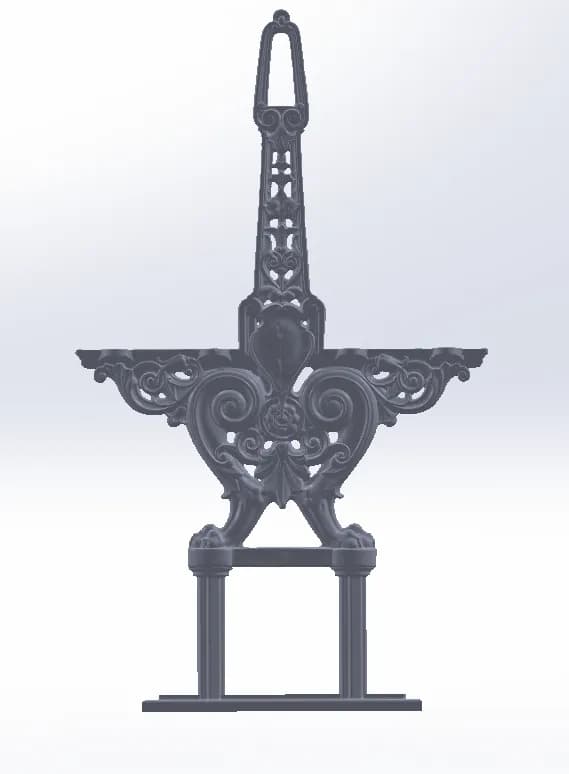

Inginerie inversă: De la norul de puncte la modelul optimizat

Norocul de puncte obținut în timpul scanării este apoi transferat la un birou de proiectare. Aici, ingineria inversă capătă tot sensul său. Modelul digital brut este prelucrat cu software-uri de Proiectare Asistată de Calculator (CAD).

• Curățarea și optimizarea norului de puncte.
• Reconstrucție precisă a suprafețelor pentru un model 3D solid.
• Corecția imperfecțiunilor datorate uzurii sau rupturilor.
• Adaptare tehnică pentru turnătorie (unghiuri de degajare, adaosuri necesare pentru demulare, luarea în considerare a contracției materialului).

Rezultat: Un model 3D vizual fidel originalului, dar tehnic pregătit pentru procesul de turnare.

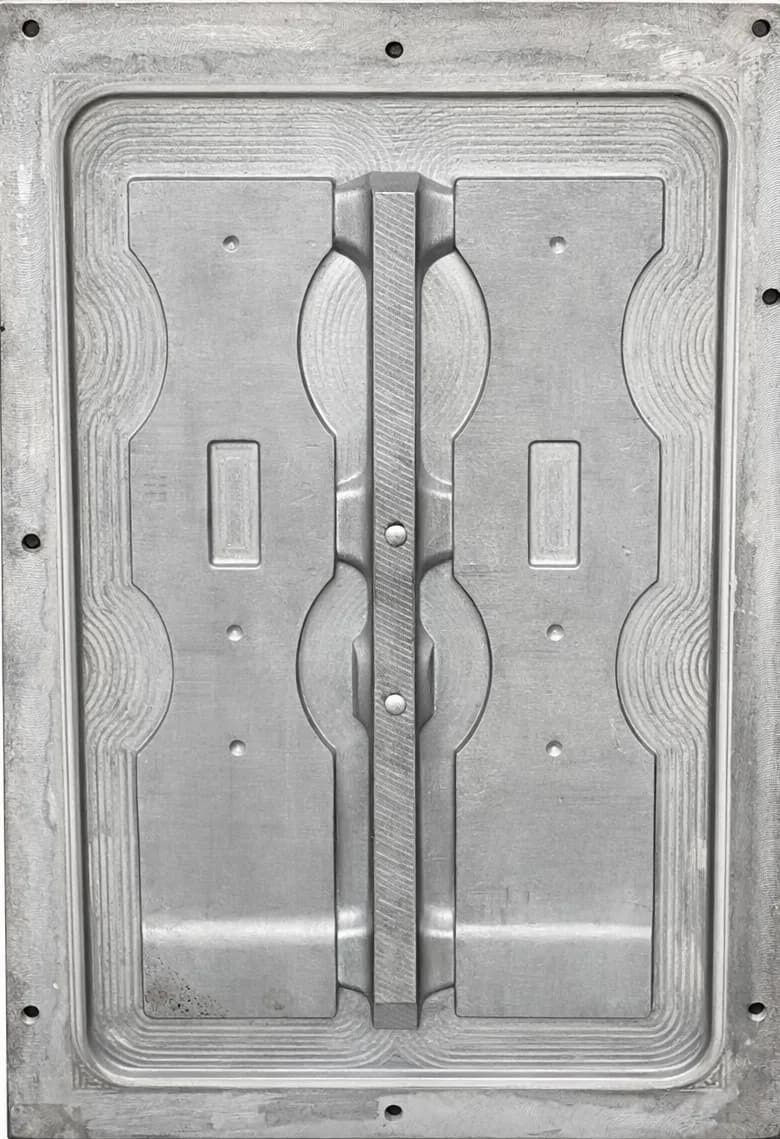

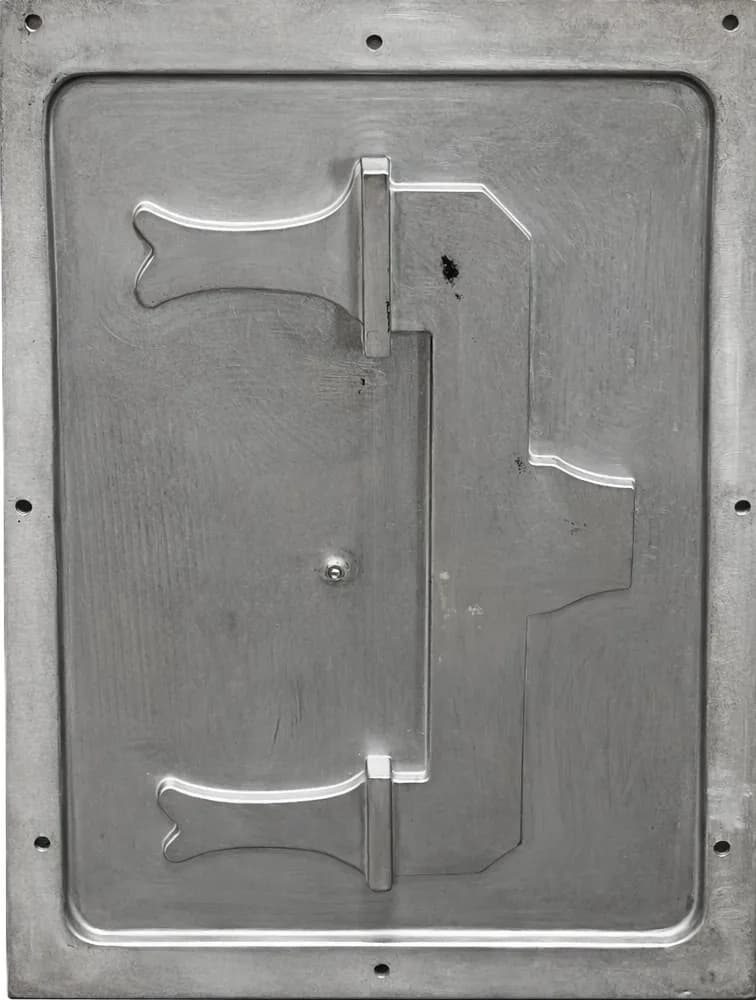

Crearea Modelului Fizic

Această etapă poate fi eliminată datorită noii noastre tehnologii de imprimare a matriței de nisip, fără a recurge la unelte.

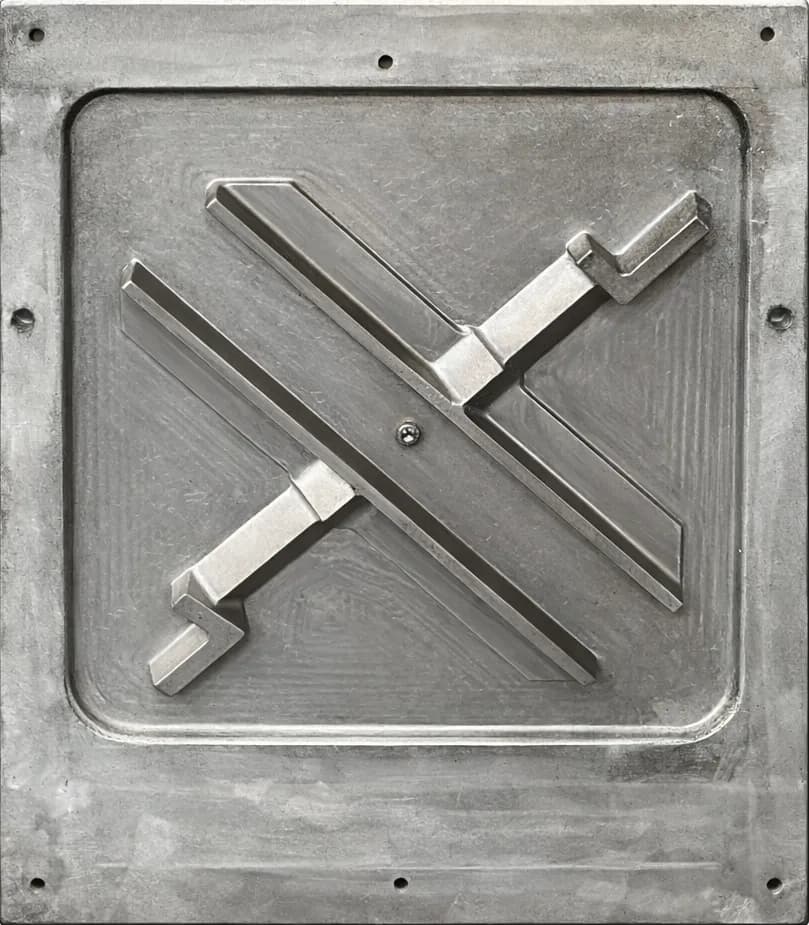

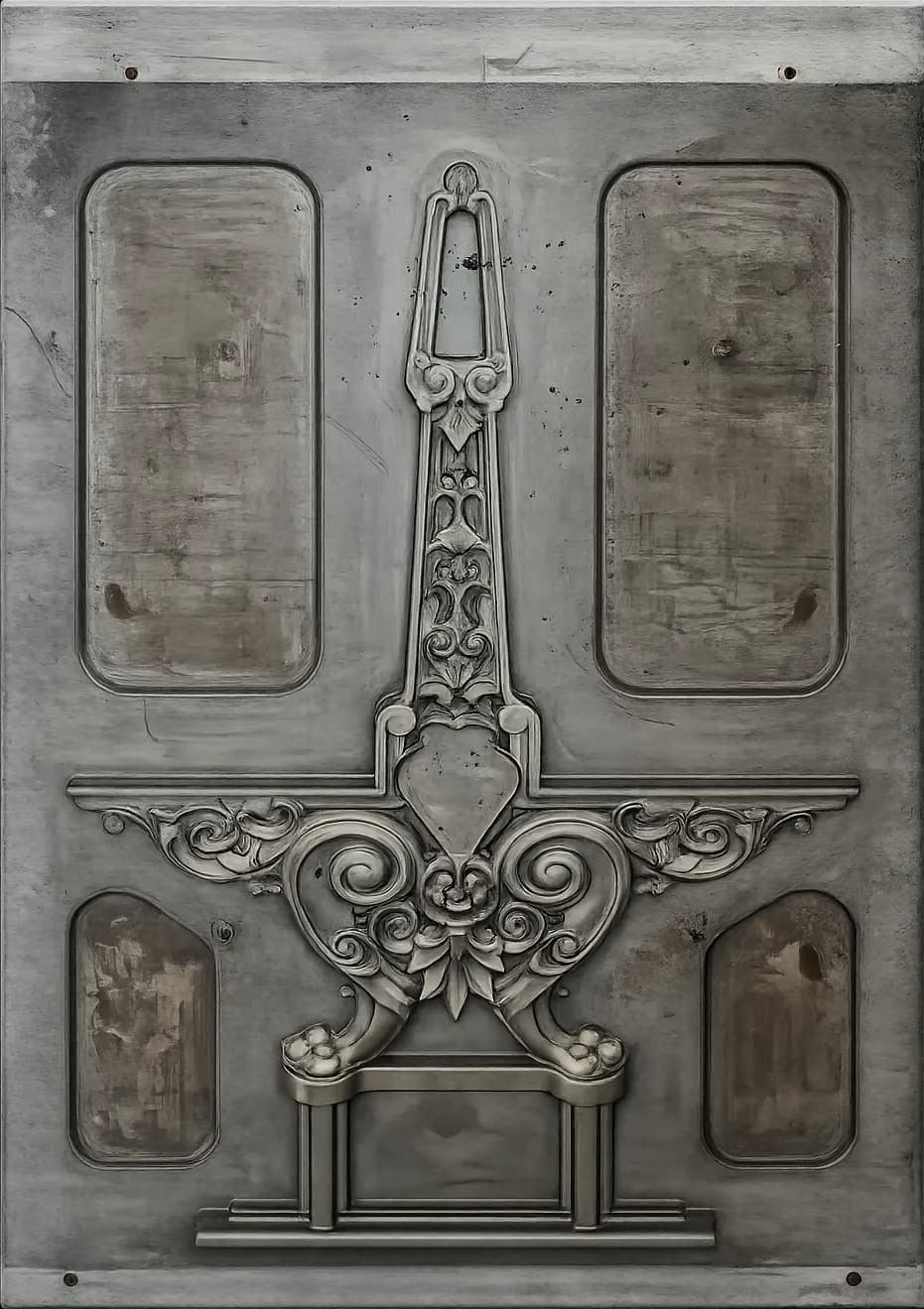

Pornind de la fișierul 3D optimizat, este fabricat un model, numit și sculă fizică.

Înainte de a crea matrița propriu-zisă, se fabrică un utilaj. Este „copia conformă” a piesei finale:

• Planul de îmbinare: linia de separație dintre partea superioară și partea inferioară a matriței. Acesta trebuie plasat inteligent pentru a permite îndepărtarea modelului fără a smulge nisipul.
• Maselotele: rezervoare de metal lichid. Deoarece metalul se contractă la răcire, maselota „furnizează” metal piesei pentru a evita golurile (retasurile).
• Sistemul de Turnare: o rețea de canale care ghidează metalul lichid către amprenta piesei. Acesta trebuie conceput astfel încât metalul să intre fără turbulențe.

Rezultat: Un model 3D vizual fidel originalului, dar tehnic pregătit pentru procesul de turnare.

Formare în nisip – Amprentare în nisip

Modelul este apoi poziționat cu grijă într-un șasiu de turnătorie.

Nisipul de turnătorie este compactat în jurul său, creând o amprentă negativă perfectă.

Odată ce echipamentul este gata, ne folosim de el pentru a crea vidul (amprenta) în care metalul va fi turnat.

Turnare în nisip: se tasează un amestec de nisip și liant (adeziv) în jurul modelului.

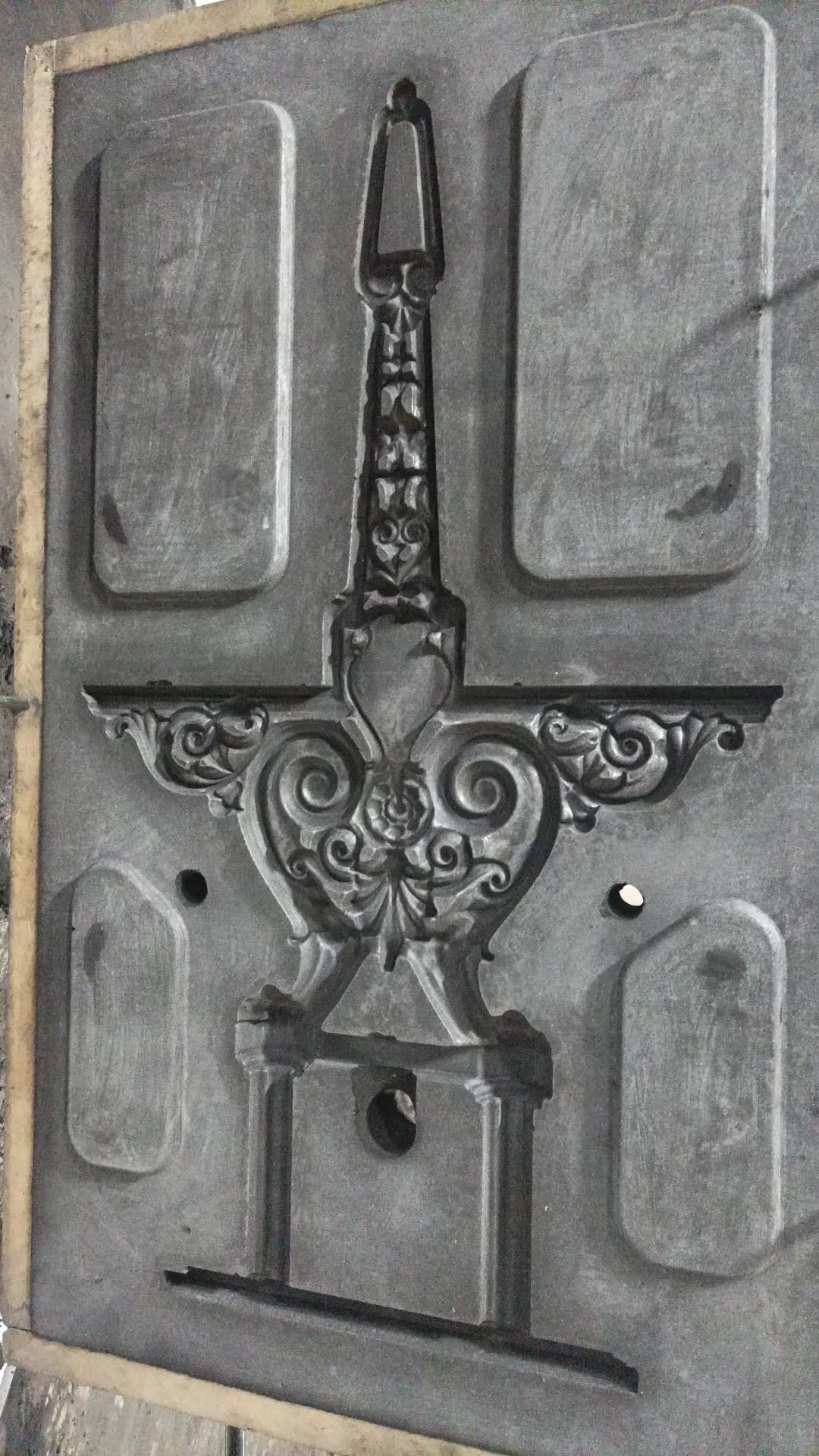

Demularea modelului: se deschide matrița, se scoate modelul fizic, și rămâne o „cavitate” perfectă, având forma piesei.

Turnarea Fontei: Magia Transformării

Momentul turnării este apogeul acestui proces. Fonta este încălzită la temperaturi extreme într-un cuptor, atingând starea sa lichidă perfectă. Turnătorii, cu o precizie milimetrică, varsă apoi acest metal incandescent în matrița de nisip pregătită în prealabil.

Este în timpul acestei etape că materia brută capătă forma exactă și detaliată a viitorului picior de banc, respectând fiecare nuanță a modelului 3D original.

• Topitura încălzită la temperatură înaltă pentru o fluiditate optimă.
• Turnare controlată în canalele matriței.
• Umplere completă și omogenă a amprentelor.
• Răcire lentă și controlată pentru a evita tensiunile interne.

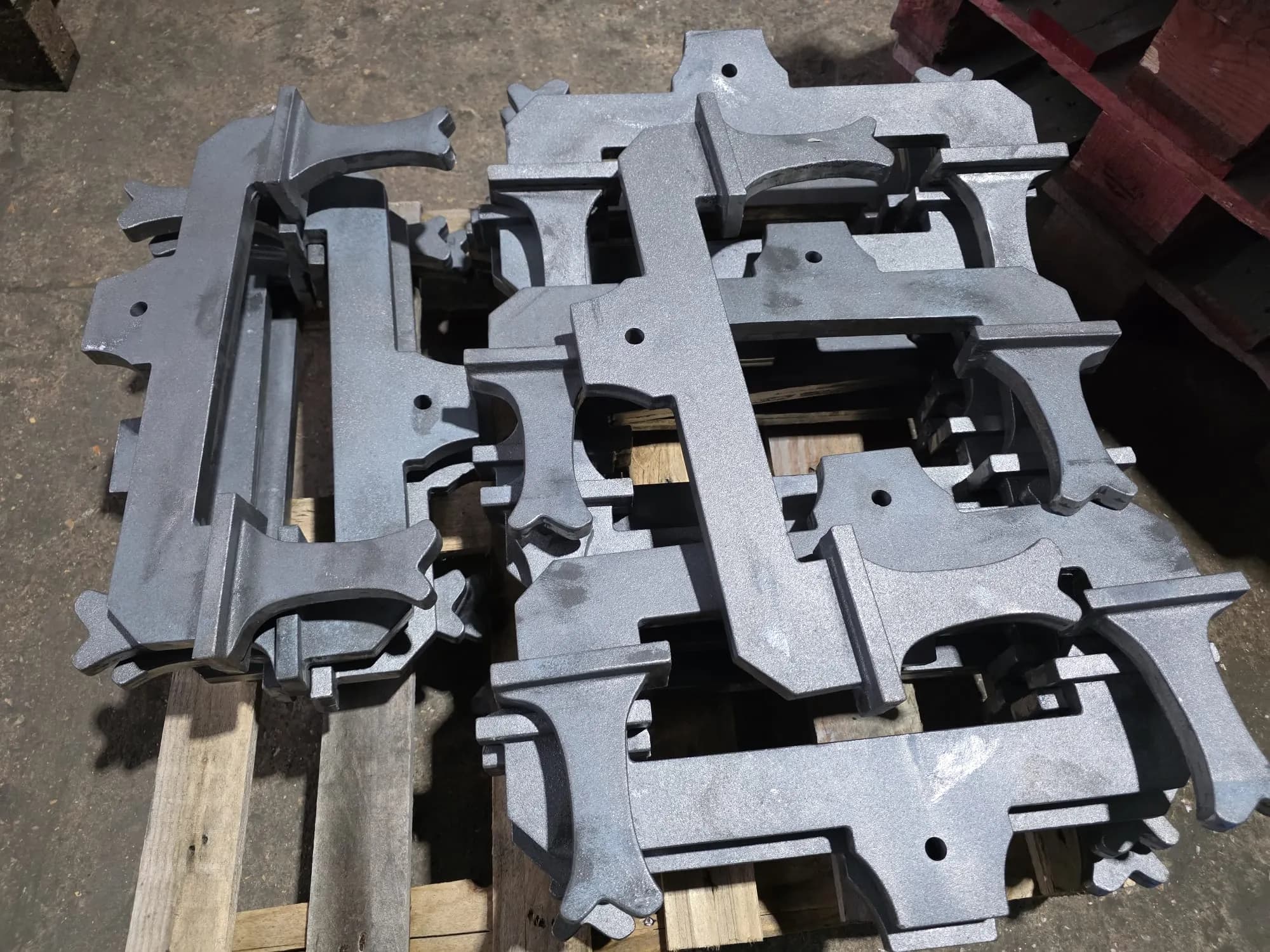

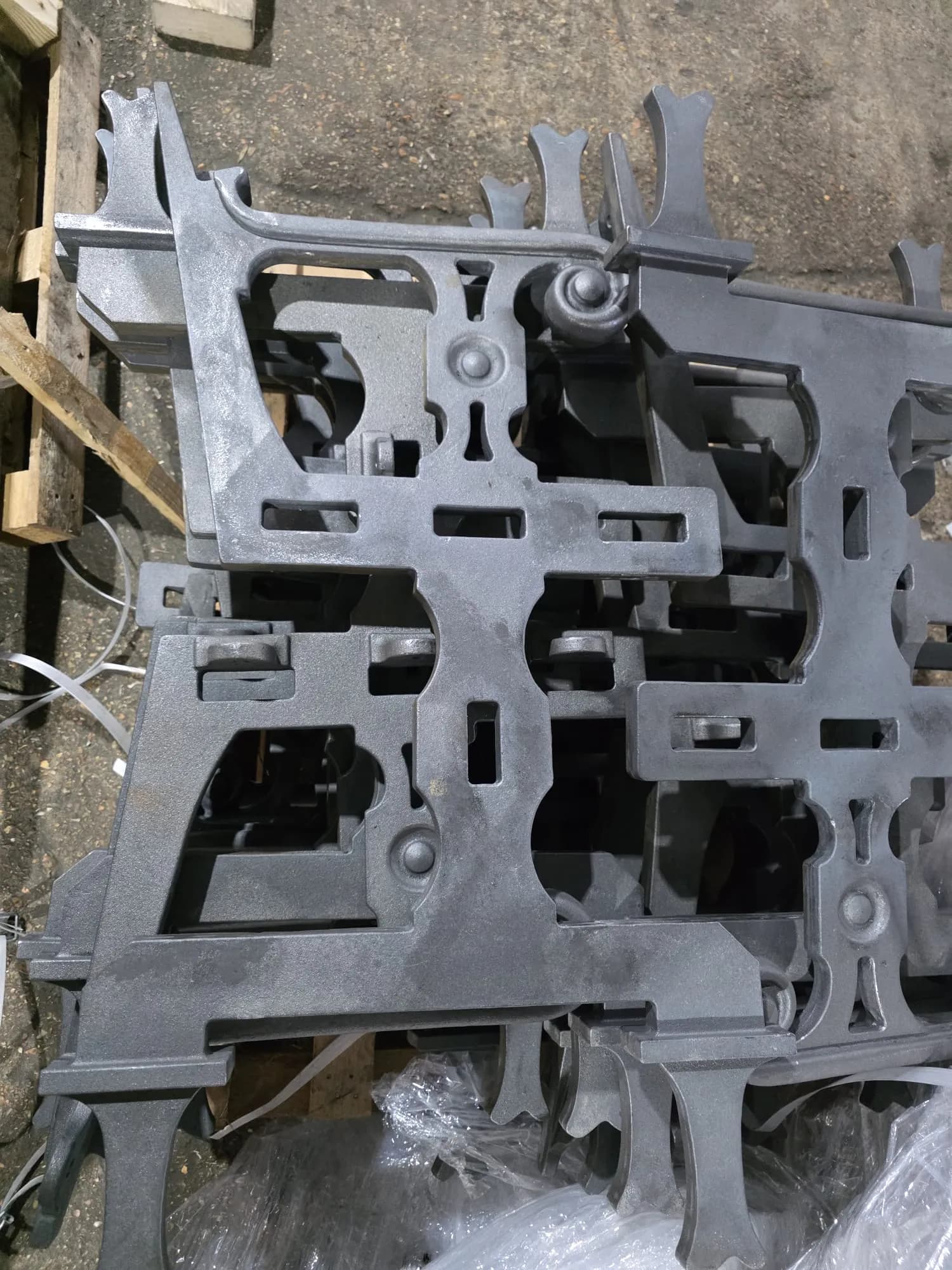

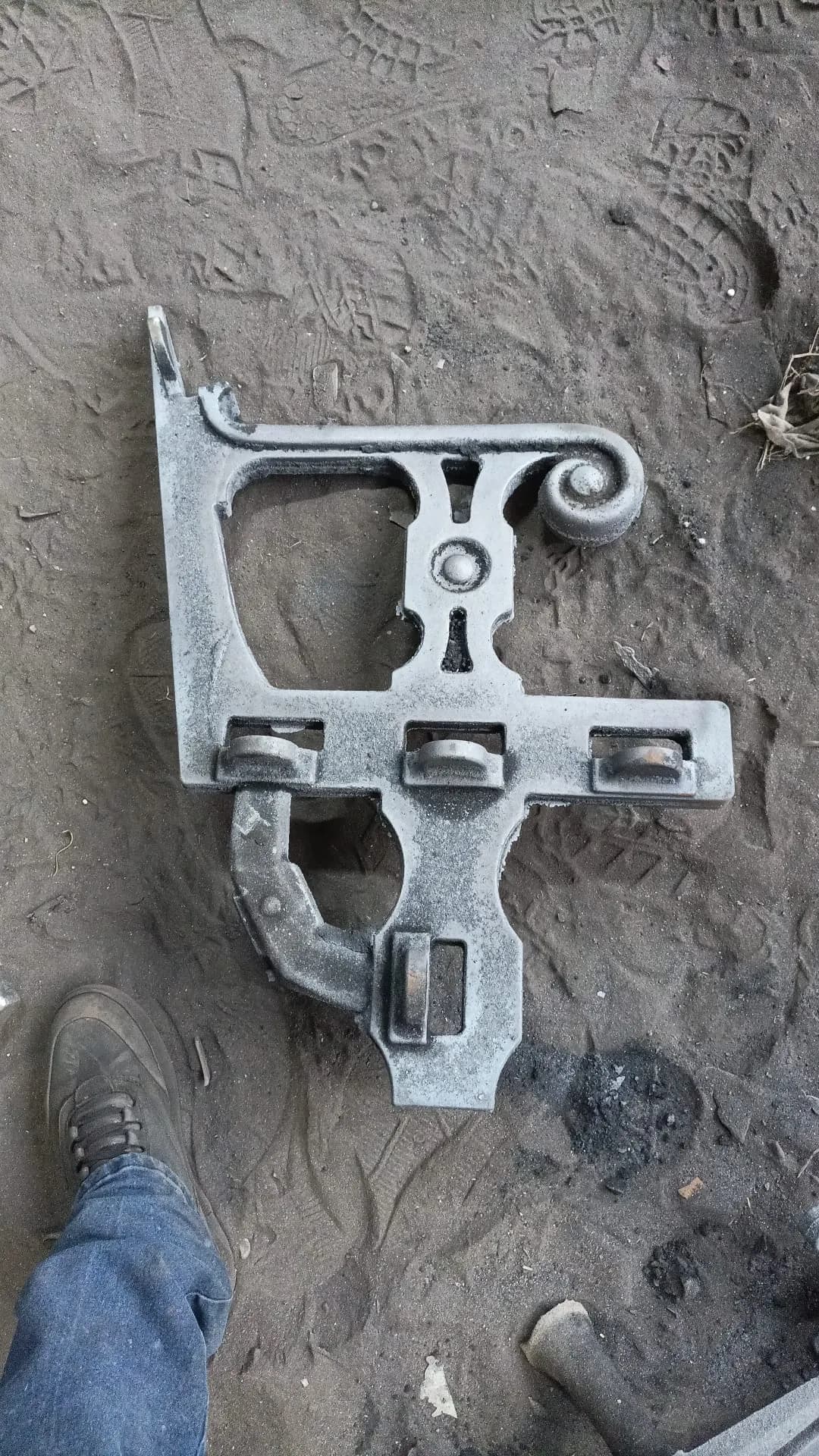

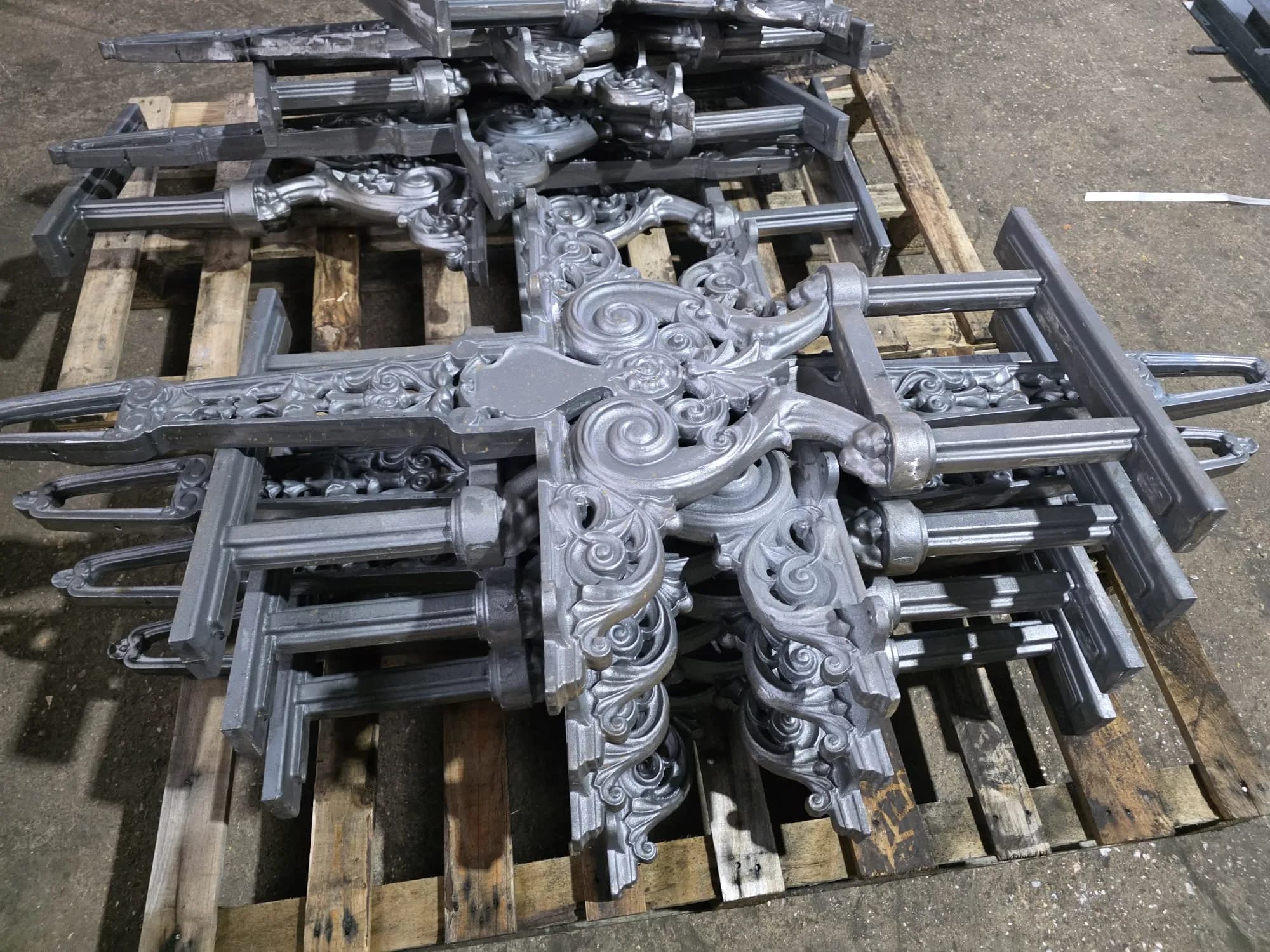

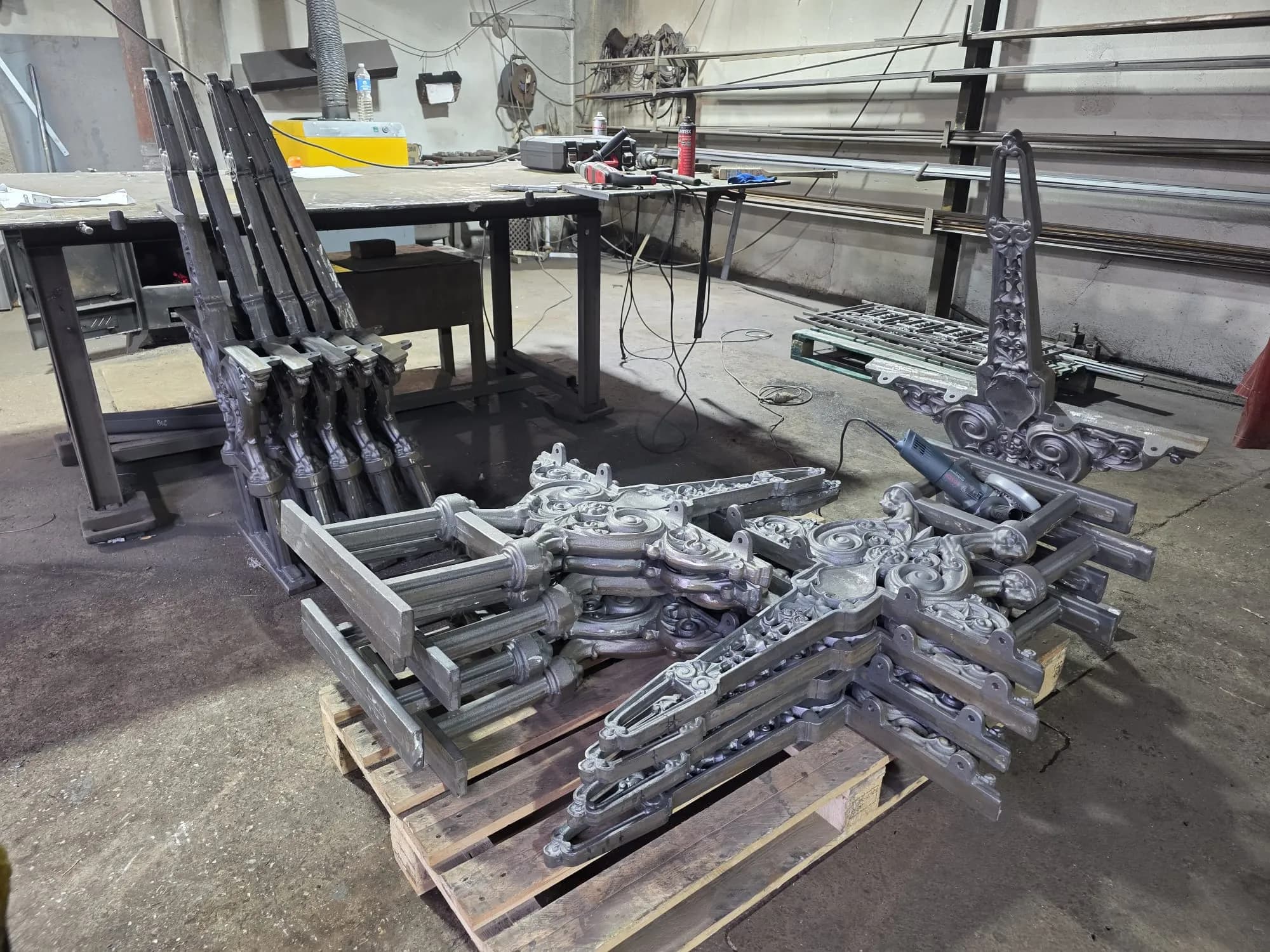

Desprindere și Finisaje: Dezvăluirea Operei

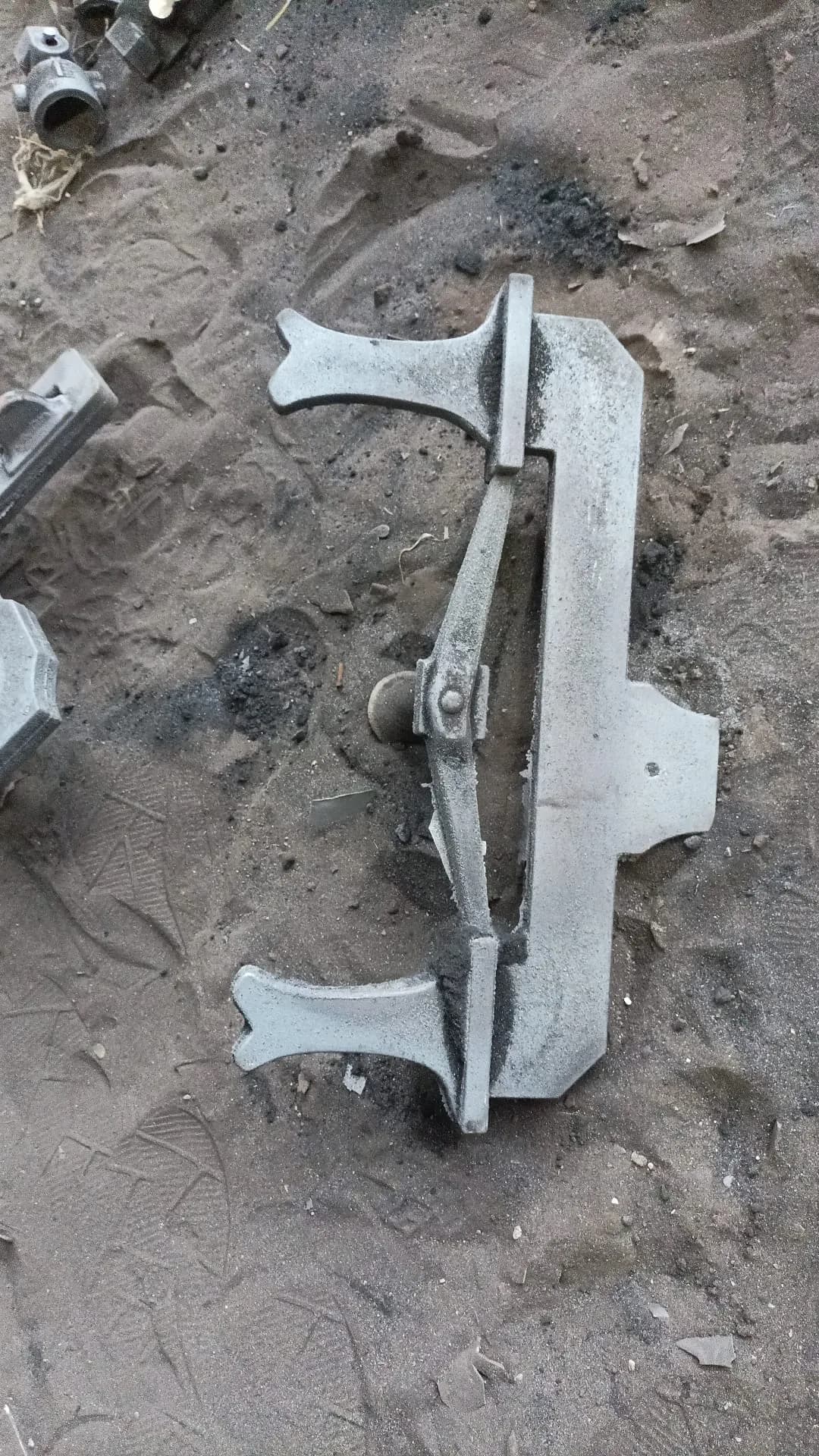

Odată ce metalul s-a răcit și s-a solidificat, piesa este eliberată din matrița sa. Această etapă, numită decofrare, implică spargerea formei de nisip pentru a dezvălui piesa turnată.

Procesul continuă printr-o serie de operațiuni de finisare esențiale:

Etape de finalizare

• Demoldare: spargerea atentă a matriței și recuperarea piesei.
• Debavurare: tăierea jeturilor de turnare și a maselotelor excedentare.
• Netezire: deburare manuală sau mecanică pentru a netezi suprafețele și a elimina imperfecțiunile.
• Controlul calității: se efectuează o verificare vizuală și dimensională riguroasă pentru a garanta conformitatea perfectă cu originalul.
